• 一体化，全面灵活，全面集成化测量系统
• 快速安装，结构紧凑，更小的占用空间及最优化接口配置
• 卓越的纯净数据，超高的数据质量，更高效的测量，更少的处理时间
• 190至420kHz的工作频率灵活变换，在严酷的测量环境下提升扫宽性能，节省耗时成本
• 新的压缩水体数据算法在保留有用信息的同时极大地降低了数据存储空间需求
• 标准化背向散射功能，带来更准确、可靠及可重复的海底底质分类结果
• 3年标准质保期
SeaBat T50-R是SeaBat T系列产品线的新成员，得益于T系列从底层硬件展开的新一代可扩展性设计，搭配极紧凑型的机架安装声呐处理器（RSP），SeaBat T50-R为您带来卓越的测量数据，且简单易用，可有效减轻数据处理负担。
SeaBat T50-R完整支持190至420kHz的工作频率灵活变换，可以在严酷的测量环境下提升扫宽表现，节省测量耗时成本。
机架式处理器搭载了选配的行业领先集成惯性导航系统，可以得到准确的时钟同步和姿态稳定。
SeaBat T50-R适合任何类型测绘船只的快速安装，带来更小的占用空间及最优化接口配置。

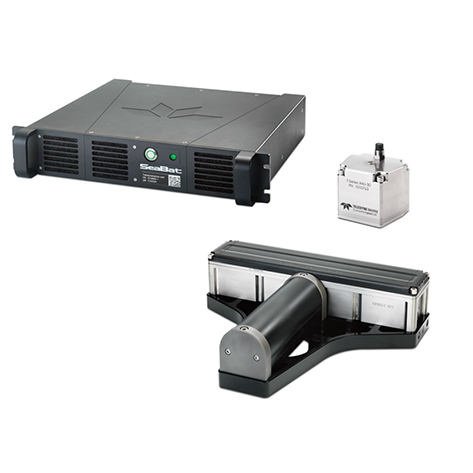

SeaBat T50-R标准配置
机架式声呐处理器 (RSP)
• 简化线缆连接——更快的安装
• 选配集成INS系统——准确的时钟同步及姿态稳定
• 25m标准线缆
• 标准19英寸2U 机架

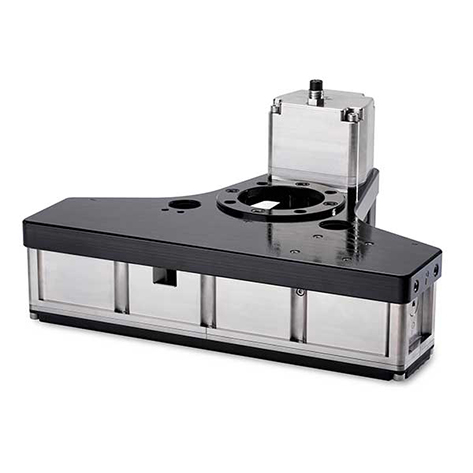

SeaBat T50声呐探头组合
• 190-420kHz宽带声呐阵列
• 轻型声呐支架
• 坚固的钛合金外壳
• 水中重量低于8kg
长量程选项
• 可选 TC2187 长量程发射阵，能获得1000m 量程性能和优异的1.5° 高分辨率带宽。
• 浅水测量中，TC2187发射阵能提高浅水分辨率至前所未有的0.5°*0.5°。
| 输入电压 | 100-230VAC 50/60Hz | |||
| 换能器电缆长度 | 25m（标准长度），可选：10m, 50m或100m | |||
| 温度（操作/存储） | 机架式声呐处理器：-5°C ~ +45°C/ -20°C~ +70°C | |||
| 尺寸（高X宽X深mm） | 重量（空气/水） | |||
| T50接收阵（EM7218） | 102*460*90.7 | 8.2/3.9 kg | ||
| T50发射阵（TC2181） | 86.6*93.1*280 | 5.4/3.4 kg | ||
| T50发射阵（TC2187） | 86.6*93.1*500 | 9.8/6.8 kg | ||
| 机架式安装声呐处理器 *标准19英寸安装支架 | 88（2U）*478*462 | 12.3-13.8 kg | ||
| Teledyne 20/30型IMU | 123*118*95.6 | 3.0/1.6 kg | ||
| 长量程发射阵（TC2187） | 标准发射阵（TC2181） | |||
| T50声学性能 | 400kHz | 150kHz | 400kHz | 200kHz |
| 垂直航迹波束角度 | 0.5° | 1.5° | 0.5° | 1° |
| 平行航迹波束角度 | 0.5° | 1.5° | 1° | 2° |
| 波束数量 | 10-512 | |||
| 最大扫宽 | 等距模式10°-150°，等角模式10°-165° | |||
| 典型作业水深（CW） | 300米 | 675 米 | 0.5-150米 | 0.5-375米 |
| 最大作业水深（CW） | 350 米 | 850 米 | 250米 | 550米 |
| 典型作业水深（FM） | 350 米 | 800米 | 0.5-180米 | 0.5-450米 |
| 最大作业水深（FM） | 425米 | 1000米 | 300米 | 575米 |
| Ping率（受量程限制） | 最高可达50ping/s | |||
| 脉冲长度（CW） | 15 – 300µs | |||
| 脉冲长度（FM） | 300µs – 10ms | |||
| 测深分辨率 | 6mm | |||
| 耐压水深（声呐探头） | 50米 | |||
| 横摇/纵摇 | 艏向 | 涌浪 | 真实涌浪 | |
| Teledyne 20型惯导 | 0.02° | 0.015° | 5cm/5% | 2cm/2% |
| Teledyne 30型惯导 | 0.01° | 0.010° | 5cm/5% | 2cm/2% |
